FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例

FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例

FT43H杠桿浮球式蒸汽疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲加熱效果。

FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例產品特點



1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
2、蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定。
3、排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。

FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例工作原理

       該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。杠桿浮球式疏水閥規格覆蓋DN15至DN100，能夠適應不同管徑需求。溫度適應范圍廣泛，從20℃到350℃均可穩定工作。壓力等級支持PN16至PN40，滿足多種工業場景的高壓要求。連接方式靈活，提供法蘭和內螺紋兩種選項，便于安裝適配。閥體材質多樣，包括鑄鋼、不銹鋼和鉻鉬鋼，確保不同環境下的耐用性。應用場合主要針對水和蒸汽介質，確保高效排水和阻汽功能。
閥體材質選擇豐富，鑄鋼適用于常規工況，不銹鋼如316L適合腐蝕性環境，鉻鉬鋼用于高溫高壓場景，耐溫可達425℃，承壓高達10MPa。閥蓋材質與閥體匹配，確保整體結構強度。溫度適應范圍20℃至350℃，壓力范圍PN16到PN40，部分型號可定制更高壓力等級。材質選擇直接影響使用壽命，例如不銹鋼材質在含硫介質中表現優異，年腐蝕率低至0.03mm，鑄鋼材質性價比更高，適合一般工業應用。
選型需考慮系統壓力、溫度、介質特性和排水量。壓力匹配應確保系統最高壓力低于閥門公稱壓力的20%，溫度適配需避免過熱蒸汽場景使用機械浮球閥。排水量計算基于實際凝結水量乘以1.5倍安全系數，例如DN50型號在0.8MPa時排水量可提升41.7%。材質選擇上，腐蝕環境優先選316不銹鋼，常規工況可選鑄鋼。安裝時需水平置于設備點，垂直管道需配置反水彎，背壓超過入口85%時需加裝止回閥。維保方面，建議每月檢測排水頻率和溫差，季度清洗過濾器，年度更換密封件，以延長設備壽命。



FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例


一、食品加工廠的蒸汽回收奇跡

某大型食品加工廠在蒸煮環節長期面臨蒸汽浪費問題，傳統疏水閥排水慢導致冷凝水積壓，不僅影響加熱效率，還造成大量蒸汽隨冷凝水排放。改用杠桿浮球式蒸汽疏水閥后，其快速排水特性使冷凝水排放效率提升60%，蒸汽回收率提高40%。設備維護人員表示："現在蒸煮罐加熱時間縮短了15%，每月蒸汽費用節省近萬元，最關鍵的是再也沒出現過因積水導致的設備故障。"

二、化工廠的耐腐蝕解決方案

一家化工企業因生產過程中產生含氯冷凝水，傳統疏水閥平均3個月就因腐蝕報廢。在更換為316L不銹鋼材質的杠桿浮球式疏水閥后，設備壽命延長至2年以上。更驚喜的是，其獨特的雙閥座設計使蒸汽泄漏率降低至0.5%以下，年節約蒸汽成本超過8萬元。生產主管算了一筆賬："雖然單臺價格高30%，但綜合維護成本和節能效益，2年就能收回全部投資。"

三、紡織廠的波動工況應對術

紡織廠染色車間蒸汽壓力波動大，傳統疏水閥常因壓力突變出現排水不暢或蒸汽泄漏。杠桿浮球式疏水閥憑借其浮球隨動結構，在0.1-1.6MPa壓力范圍內都能穩定工作。實際測試顯示，在壓力頻繁波動的工況下，該閥體仍能保持98%以上的排水效率，染色均勻度提升20%，返工率下降15%。車間主任感慨："以前每天要處理3-4次排水故障，現在基本實現免維護運行。"



FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例排量圖

序號	品  名	型 號   及 規 格	單位	數量
1	疏水閥	杠桿浮球式疏水閥FT44H-25C   PN25  DN32 進法蘭到出法蘭長度175MM 對角螺絲孔中心距100MM 4個螺絲孔，18MM螺絲孔大小 介質：蒸汽 蒸汽壓力1-3公斤，罐體輸水， 耐溫：250度	臺	2

注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
        2、壓差是指疏水閥的入口端與出口端的壓力差


FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例結構分析圖





FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例主要零部件

序號	名稱	材料
1	螺柱	WCB
2	螺母	Q235
3	閥體	304
4	彈子密封座	304
5	支架	35CrMoA
6	墊圈	45
7	膜盒密封座	H62
8	膜盒	304
9	杠桿	304
10	浮球	304
11	閥蓋	304








































FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例外形結構圖





FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例主要外形尺寸

型號	口徑DN	L	H	h	W
FT43H	15	150	250	190	118
	20	150	250	190	118
	25	160	250	190	118
	32	230	335	270	175
	40	230	335	270	175
	50	230	350	280	175

主要外形尺寸

型號	口徑DN	L	H	h	W
FT13H	15	120	199	124	110
	20	120	199	124	110
	25	120	204	129	110
	32	120	204	129	110




一、FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例杠桿疏水閥的機械芭蕾



杠桿疏水閥就像一位精準的芭蕾舞者，通過精妙的機械結構完成排水任務。其核心部件包括：

• 閥體：鑄鐵或不銹鋼制成的外殼，如同舞者的舞臺

• 杠桿機構：連接浮球與閥瓣的金屬桿，相當于舞者的手臂

• 雙金屬片：溫度敏感的驅動元件，像舞者的神經末梢

• 閥座：密封接觸面，如同舞者的足尖

當冷凝水積聚時，浮球上升帶動杠桿，閥門開啟的瞬間宛如舞者優雅的抬腿動作。

二、FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例溫度控制的智能密碼

這種疏水閥藏著兩個溫度感應絕活：

1. 浮球感應：水位上升時，浮力通過杠桿傳遞動力

2. 雙金屬片輔助：高溫蒸汽使金屬片彎曲，增強密封壓力

3. 動態平衡：排水速度自動匹配冷凝水生成量

就像智能恒溫器，它能準確區分蒸汽和冷凝水，確保只排液體不泄蒸汽。

三、FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例維護保養的三大秘訣

想讓這位"機械舞者"保持最佳狀態？記住這三個要點：

• 定期檢查杠桿活動度，防止銹蝕卡死

• 清理閥座雜質，保持密封面光潔

• 寒冷環境加裝保溫層，避免金屬部件凍裂

• 每年至少做一次全面拆檢，更換老化墊片

注意觀察排水時的聲音變化，清脆的"咔嗒"聲代表運轉正常，持續嘶鳴則需檢修。
FT43H杠桿浮球式大流量蒸汽疏水閥操作應用案例

在蒸汽系統中，疏水閥起著關鍵作用，能有效排除凝結水，防止蒸汽泄漏和設備損壞。但安裝時方向和注意事項若處理不當，可能影響疏水閥性能。以下是詳細的安裝要點，幫助大家正確使用疏水閥。



一、疏水閥的安裝方向要求

1. 進出口方向需正確對應
疏水閥通常有明確的流體流向標識（如“IN"“OUT"或箭頭標記），蒸汽應從進口端進入，凝結水從出口端排出。若方向反裝，可能導致疏水閥無法正常工作，甚至損壞內部部件。例如，倒置安裝會使閥芯卡澀，影響排水效率。

2. 水平或垂直安裝的選擇
大多數疏水閥支持水平或垂直安裝，但垂直安裝時需注意閥芯重力方向，避免因重力導致部件卡滯。例如，浮球式疏水閥垂直安裝時，浮球應能自由浮動，防止出現“假水位"現象。

二、安裝前的準備工作

1. 管道清潔與檢查
安裝前需清理管道內的鐵銹、焊渣等雜質，避免堵塞疏水閥。可在管道入口處加裝過濾器，防止雜質進入疏水閥內部。同時檢查管道是否有泄漏或變形，確保安裝環境安全。

2. 閥門選型與參數匹配
根據蒸汽系統壓力、溫度和凝結水排量選擇合適的疏水閥類型（如機械型、熱靜力型或熱動力型）。例如，高溫高壓系統建議選用圓盤式疏水閥，而低壓系統可考慮浮球式疏水閥，參數不匹配會導致疏水不暢或頻繁動作。

三、安裝過程中的注意事項

1. 管道坡度與排水坡度
疏水閥安裝處的管道應保持一定坡度（如蒸汽管道0.002~0.005），確保凝結水順利流向疏水閥。若管道坡度不足，可能在點形成積水，增加疏水閥負擔。

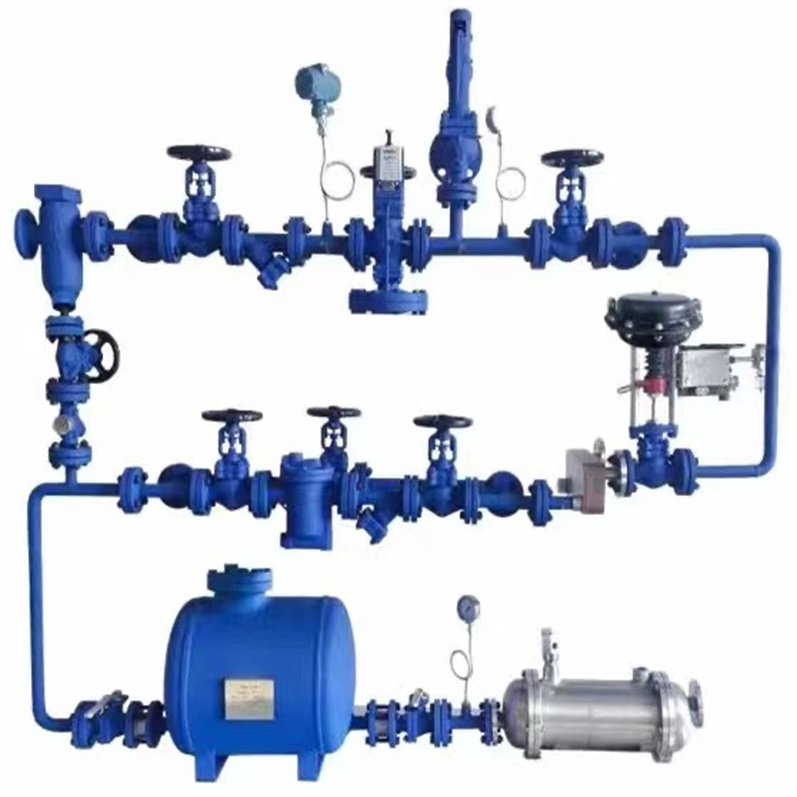

2. 旁通管與排污裝置
重要設備或系統建議安裝旁通管，便于疏水閥檢修時不中斷蒸汽供應。同時，疏水閥出口應連接排污管或排水點，避免凝結水倒灌或泄漏到設備中。

四、安裝后的調試與維護

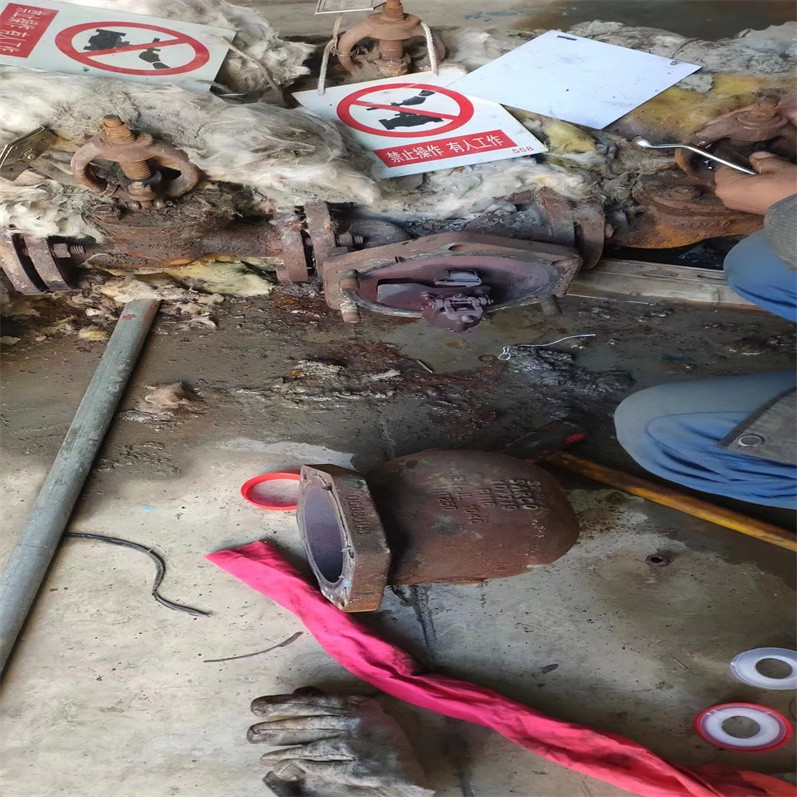

1. 排氣與排水測試
安裝完成后，需先緩慢開啟蒸汽閥門，排除管道內空氣和雜質。觀察疏水閥是否有持續排水現象，若出現“冒汽"或排水不暢，應立即檢查安裝方向和管道是否堵塞。

2. 定期檢查與維護
日常需檢查疏水閥進出口壓力差、排水溫度和動作頻率。若發現疏水閥頻繁排水（非正常情況），可能是閥門卡澀或選型錯誤，需及時清洗閥芯或更換疏水閥。每年至少進行一次全面檢修，確保閥門性能穩定。



正確安裝疏水閥是保障蒸汽系統高效運行的關鍵。在安裝過程中，務必嚴格遵循方向要求，做好前期準備和后期維護，避免因小失誤導致設備故障或能源浪費。如有疑問，建議參考疏水閥廠家提供的安裝手冊或咨詢專業技術人員。
